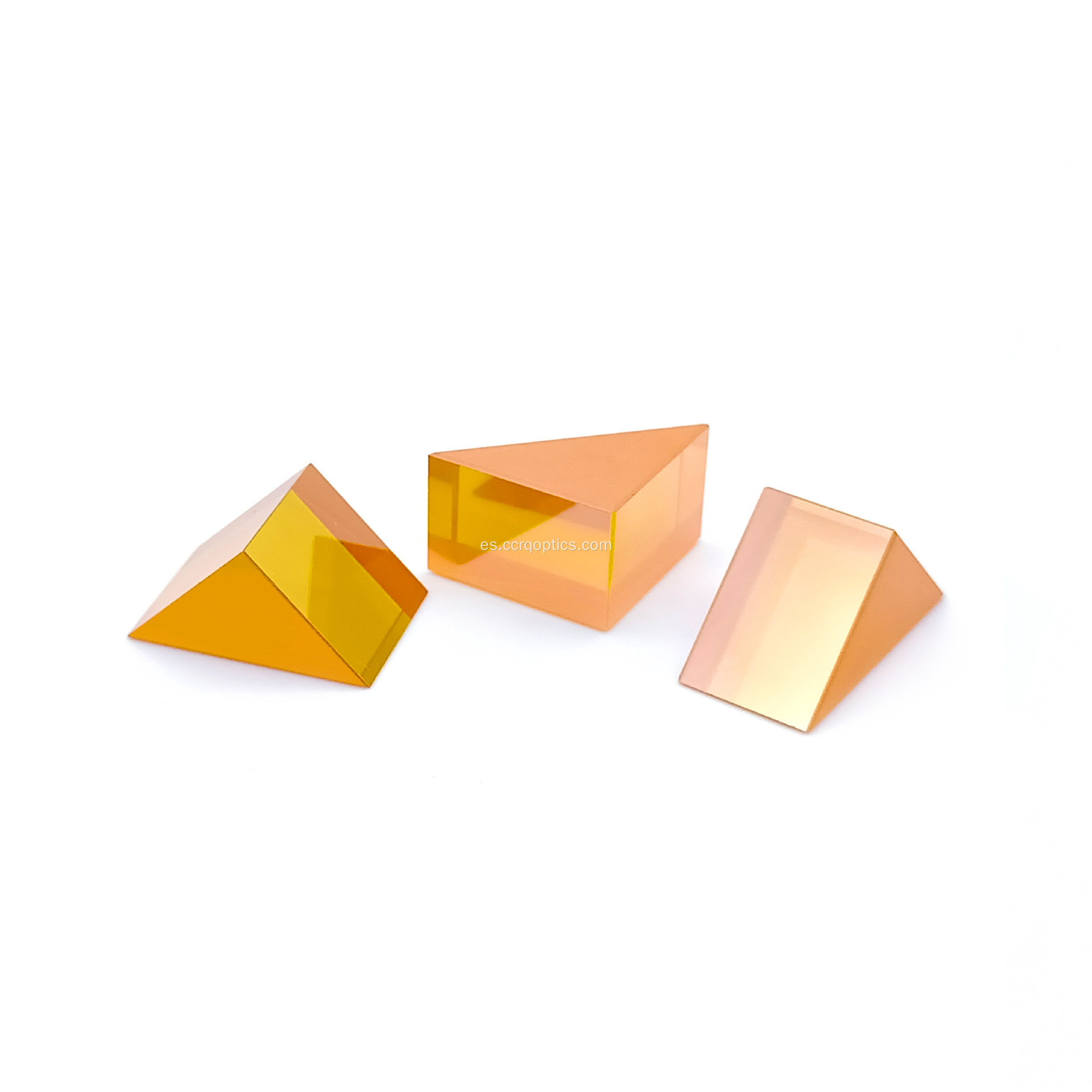

Prisma de ángulo recto personalizado

$18-88 /Piece/Pieces

Tipo de Pago:	T/T
Incoterm:	FOB
Cantidad de pedido mínima:	10 Piece/Pieces
transporte:	Air,Express
Hafen:	beijing,guangzhou,shenzhen

Contactar ahora

Descripción

Atributos del producto

Embalaje y entrega

Descripción

Atributos del producto

Modelo: RAP-CCRQ

Embalaje y entrega

Unidades de venta	:	Piece/Pieces
Tipo de paquete	:	Envuelto por burbujas en caja para evitar daños.
Ejemplo de una imagen	:

The file is encrypted. Please fill in the following information to continue accessing it

prisma de zafiro

Prisma y ventana CaF2



Descripción

Un prisma de ángulo recto es un componente óptico con una forma de sección transversal de un triángulo rectángulo isósceles (45°-45°-90°). Su función principal es cambiar eficientemente la dirección del camino de la luz a través de la reflexión interna total (TIR), y a menudo se usa como una alternativa a los reflectores planos.

Modo de ruta óptica central

Dependiendo de la dirección de la luz incidente, se pueden conseguir dos tipos principales de refracción.

* Giro de 90° (más comúnmente utilizado en la vida diaria).

Cuando la luz incide perpendicularmente sobre una superficie en ángulo recto, sufre una reflexión total en la superficie inclinada y luego sale perpendicularmente por la otra superficie en ángulo recto. Este es el principio fundamental que subyace al plegado de las trayectorias ópticas en periscopios y microscopios.

* La luz retrorreflectora de 180° ingresa perpendicularmente a la superficie inclinada. se refleja una vez en cada una de las dos superficies en ángulo recto y finalmente regresa paralela a la dirección incidente. Esta característica de retorno a lo largo de la trayectoria original se utiliza a menudo en sistemas de medición o alineación de distancias.

Prisma de ángulo recto VS espejo plano

En comparación con los espejos planos revestidos, los prismas de ángulo recto tienen ventajas únicas en aplicaciones de ingeniería:

*Alta eficiencia de reflexión: Al utilizar la reflexión física total, casi no hay pérdida de energía, lo que es superior a la tasa de reflexión de los recubrimientos metálicos.

*Fuerte estabilidad: con planos de referencia de 45° y 90°, la instalación mecánica es más segura y tiene buena resistencia sísmica.

*Buena durabilidad: la superficie reflectante está dentro del vidrio, que es menos propenso a la absorción de humedad y a los rayones de oxidación.

Escenarios de aplicación típicos

*Plegado del camino óptico: acortamiento de las dimensiones longitudinales de los equipos en telescopios y microscopios.

*Rotación de imagen: cambia la orientación de la imagen (al revés/giro de izquierda a derecha)

*Sistema láser: guía el rayo láser para girar 90° o actúa como reflector

*Instrumentos de medición: Instrumento de nivelación, instrumento de medición de distancia con objetivos reflectantes.

Selección y materiales.

Materiales comunes: vidrio k9/N-bk7 adecuado para 350-2000 nm o sílice fundida/zafiro (para aplicaciones ultravioleta/ultravioleta profunda, el láser infrarrojo de CO2 de 10,6 um elegirá Znse

Sugerencia de recubrimiento: si el ángulo de incidencia de la luz puede ser menor que el ángulo crítico de reflexión total de 42°, es necesario aplicar un recubrimiento HR (como un recubrimiento de aluminio) en la superficie inclinada para garantizar la reflectividad.

Presupuesto

Substrate	K9, N-SF11,Fused silica,Sapphire, CaF2,Znse optical glass
Size	5-300mm
Thickness	1-50mm
Dimension tolerance	+/-0.1mm
Angle tolerance	+/-1' to +/-3' (45° or 90°)
CA	>90%
Surface Quality	40/20
Surface Accuracy	λ/4
Bevel	0.2*45degree
Coating	AR, HR, Beamsplitter as choice

Nuestra empresa se especializa en el procesamiento, producción y venta de componentes ópticos de precisión, nos especializamos en componentes ópticos que incluyen ventanas de zafiro, lentes esféricas, espejos ópticos, ventanas ópticas, prismas ópticos, filtros y láseres.

Contamos con un equipo de ingenieros ópticos capacitados que tiene experiencia en el procesamiento de componentes ópticos durante más de 10 años y tenemos una línea de producción completa de corte, fresado, esmerilado, pulido, recubrimiento, pintura en aerosol y ensamblaje.

La calidad superior del producto y nuestro mejor servicio nos permiten cooperar con cada vez más clientes nacionales y extranjeros.

Nuestras categorías de productos se enumeran a continuación.

1. Óptica láser, como lente de enfoque láser, espejo láser aplicable a máquinas de corte y grabado láser, etc.

2. Óptica infrarroja, como ventana de zafiro, ventana CaF2, ventana BaF2, ventana MgF2, ventana ZnS, ventana Znse, ventana de silicio, IRG205, IRG206, IRG207, etc.

3. Componentes de vidrio óptico, como lentes esféricas, lentes acromáticas dobletes, lentes esféricas, lentes colimadores, prismas de cubo de esquina, lentes ópticas, prismas de ángulo recto, prismas ATR, etc.

4.Espejos ópticos, espejos dieléctricos, espejos cóncavos o convexos esféricos, revestimientos de espejos parabólicos fuera de eje que incluyen plata, oro, aluminio, cobre, níquel, etc.

Además, también nos especializamos en la fabricación de prismas de gran tamaño, como prismas de periscopio y divisores de haz (cubo, placa).

Contamos con máquinas de recubrimiento avanzadas y equipos relacionados, como dispositivos de limpieza ultrasónica. Nuestro equipo técnico es capaz de realizar varios tipos de procesos de recubrimiento para satisfacer diferentes demandas, incluido el recubrimiento AR, el recubrimiento HR, el recubrimiento de paso largo, el recubrimiento de paso corto, el recubrimiento de paso de banda, el recubrimiento antiláser, el recubrimiento impermeable, el recubrimiento metálico y el recubrimiento conductor.

Para garantizar la calidad más alta de los componentes ópticos, nuestra empresa está equipada con equipos de prueba avanzados como perfilómetro óptico tridimensional ZYGO, interferómetro láser, espectrofotómetro UV-3600 y máquinas de medición por video.

El propósito de servicio de nuestra empresa es el principio basado en la honestidad, la atención a la calidad, la búsqueda de la excelencia, el valor compartido, estamos dispuestos a convertirnos en sus mejores proveedores de componentes ópticos en China.
