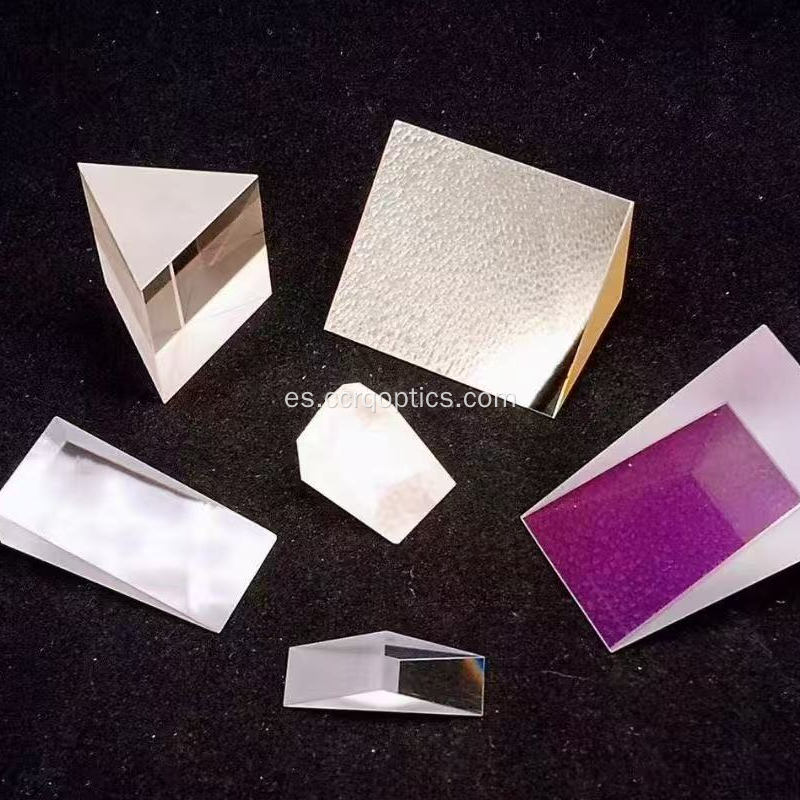

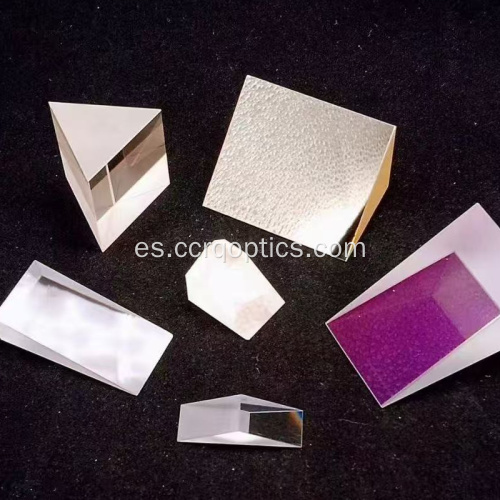

Prisma óptico de ángulo recto personalizado con alta precisión

Prisma óptico de ángulo recto personalizado con alta precisión

Name: prisma de zafiro
Uploaded: 2026-04-07T08:00:13+08:00
Description: Los prismas ópticos se utilizan para redirigir la luz hacia un ángel designado. Puede usarse de diversas formas para

$5.8-58 /Piece/Pieces

Tipo de Pago:	T/T
Incoterm:	FOB,Express Delivery
Cantidad de pedido mínima:	5 Piece/Pieces
transporte:	Express,Air
Hafen:	beijing,shanghai,guangzhou

Contactar ahora

Descripción

Atributos del producto

Embalaje y entrega

Descripción

Atributos del producto

Modelo: PR2-CCRQ

Embalaje y entrega

Unidades de venta	:	Piece/Pieces
Tipo de paquete	:	Caja de seguridad con anti-bumping.
Ejemplo de una imagen	:

The file is encrypted. Please fill in the following information to continue accessing it

prisma de zafiro

Prisma y ventana CaF2



Descripción

Los prismas ópticos se utilizan para redirigir la luz hacia un ángel designado. Puede usarse de diversas formas para la desviación del haz o como sustratos para divisores de haz.

cuando un haz entra normal a uno de los catetos del prisma, llega a la cara de la hipotenusa con una incidencia mayor que el ángulo crítico. Según la característica del prisma, se puede dividir en los siguientes 4 tipos.

1. Prisma de ángulo recto, Prisma de flexión de ángulo recto

reflectores de 90°

TIR o revestimiento de aluminio protegido

Se refleja totalmente internamente en la hipotenusa y emerge normal a la cara de la otra pierna.

Si el haz ingresa normal a la cara de la hipotenusa, sufre dos reflexiones internas totales en las caras de los catetos y emerge en la dirección opuesta (deflexión de 180°).

Se aplican muchos revestimientos diferentes a estos prismas, algunos tipos comunes son el revestimiento antirreflectante en dos patas, el revestimiento de aluminio protegido en la hipotenusa con pintura selladora negra para garantizar

Estos prims son adecuados para líneas de retardo óptico y para uso de alta potencia.

2. Prisma plegable en ángulo recto

reflectores de 180°

Aluminio en los catetos y AR en la hipotenusa.

3. Prisma de dispersión

Prisma de Brewster

Littrow prims

Los prismas de dispersión se utilizan para separar la longitud de onda de la luz.

Se utilizan comúnmente para sintonizar la salida de un láser, separando líneas espectrales cercanas para seleccionar una única longitud de onda de una fuente multiespectral.

4.Prims desviados

paloma prims

Cubos de esquina

Los prims desviados se utilizan para provocar una desviación en un haz entrante.

Los prismas Dove crean una inversión de imagen en una entrada de haz paralela a la base.

Los cubos de esquina crean una desviación constante de 180° independientemente del ángulo de entrada y se utilizan con fines de alineación.

Requisito de procesamiento

Size	2-200mm
Shape	right angle prism,dove prism,wedged prism,pentagonal prism,TIR prism,rhombohedral prism or customized
Substrate	all kinds of high quality and environment-protection optical glass such as k9, fused silica,sapphire,single crystal silicon,CaF2,Znse
Surface Quality	40/20
Surface Accuracy	lambda/4
Angle Tolerance	<5'
Clear Aperture	>90%
Diameter Tolerance	+0/-0.1mm
Thickness Tolerance	+/-0.1mm
Coating	AR, BBAR, Reflective coating, Dielectric coating,Beam splitter coating,waterproof film, ITO
