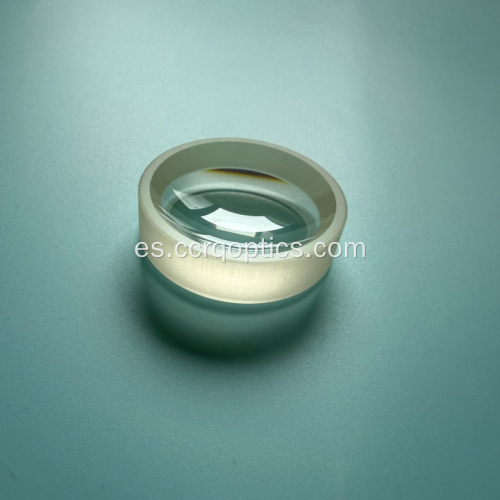

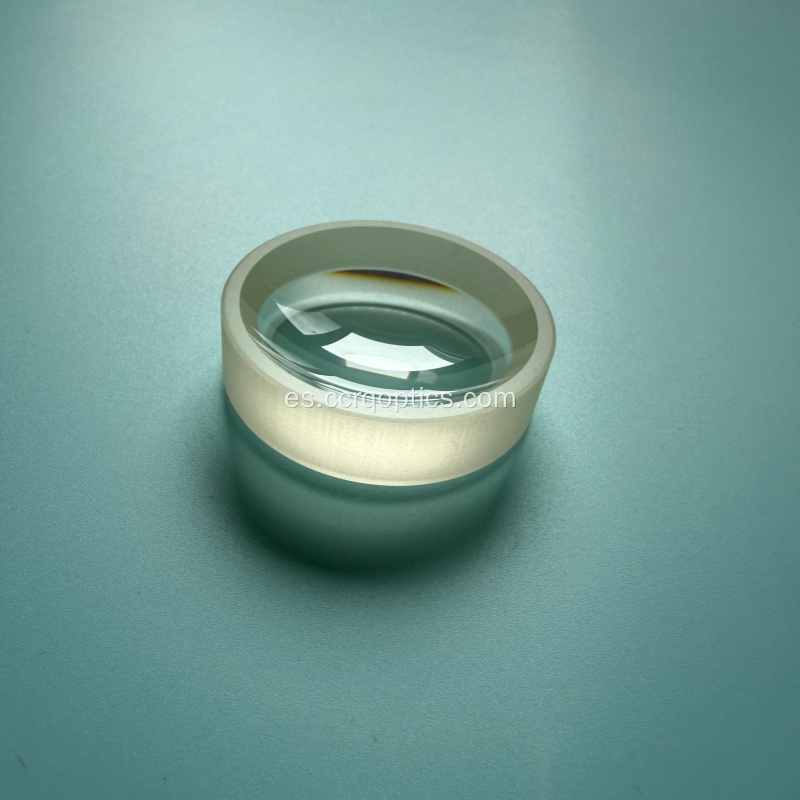

Lente cóncava plana de vidrio óptico CaF2/lente bicóncava

Lente cóncava plana de vidrio óptico CaF2/lente bicóncava

Name: lente de menisco cilíndrico
Uploaded: 2026-04-07T08:00:25+08:00
Description: La lente plana cóncava (lente plana cóncava) es una lente negativa (lente divergente), que consta de una superficie

$18-88 /Piece/Pieces

Tipo de Pago:	T/T
Incoterm:	FOB
Cantidad de pedido mínima:	10 Piece/Pieces
transporte:	Express,Air
Hafen:	beijing,guangzhou,shenzhen

Contactar ahora

Descripción

Atributos del producto

Embalaje y entrega

Descripción

Atributos del producto

Modelo: PCL-CCRQ

Embalaje y entrega

Unidades de venta	:	Piece/Pieces
Tipo de paquete	:	Envuelto por burbujas en caja para evitar daños.
Ejemplo de una imagen	:

The file is encrypted. Please fill in the following information to continue accessing it

lente de menisco cilíndrico

vídeo de lente plano cóncava



Descripción

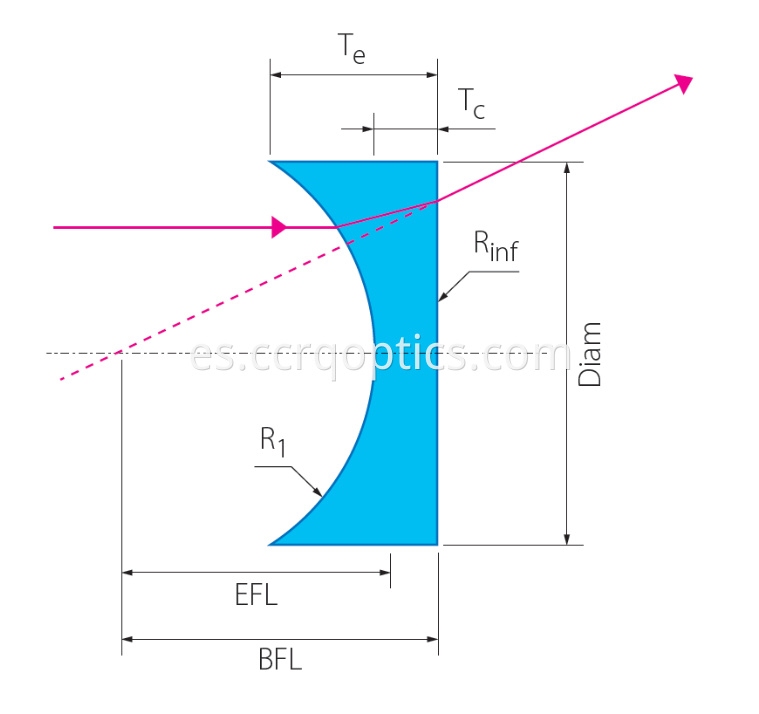

La lente plana cóncava (lente plana cóncava) es una lente negativa (lente divergente), que consta de una superficie plana y una superficie esférica cóncava curvada hacia adentro, es parte de una lente esférica. Su característica principal es que la distancia focal es negativa, lo que hace que la luz diverja.

La lente plano convexa opuesta es una lente positiva (lente convergente). Un lado es plano mientras que el otro lado es una superficie esférica convexa, también es parte de la lente esférica. Su característica principal es que la distancia focal es positiva y hace converger los rayos de luz en los sistemas ópticos.

La lente bicóncava (lente doble cóncava) es una lente negativa (lente divergente) con ambos lados cóncavos, que se usa comúnmente en trayectorias ópticas simétricas o en escenarios donde se requiere un ángulo de divergencia mayor.

Comparación de lente plano convexa y lente plano cóncava

Dimension	Plano convex (flat convex)	plano concave( flat concave)
Shape	Middle thick, edge thin	Middle thin, edges thick
Focal Length	Postive f>0	Negative value f<0
Light path	converging parallel light	Divergent parallel light
Real object imaging	can form real images or virtual images	only upright and reduced virtual images
Aberration control	the spherical aberration is relatively small	Mainly introduce negatie ball difference

Diferencia entre ruta óptica e imágenes.

Lente plano convexa (convergente)

Camino óptico: luz incidente paralela, los rayos de luz se curvan hacia el eje óptico y convergen en el foco real.

Imagen: utilizada para proyección y lupa.

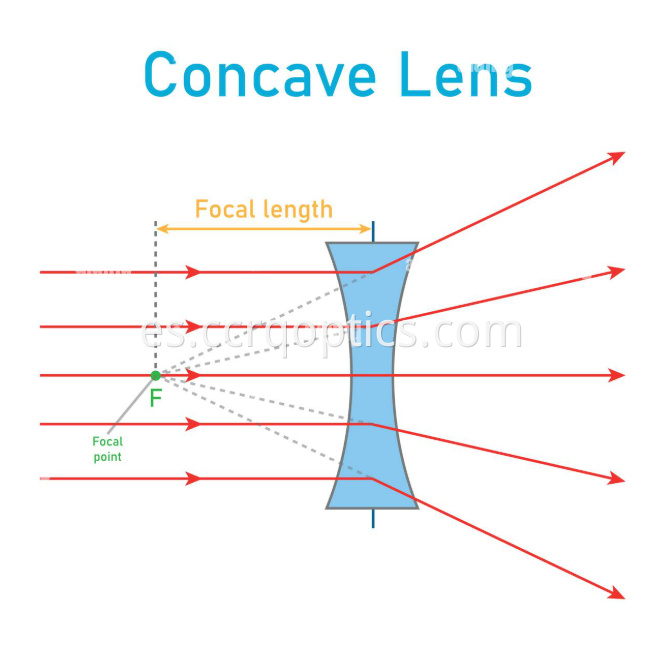

Lente plano cóncava (divergente)

trayectoria óptica: la luz paralela incide, los rayos de luz se desvían del eje óptico y se doblan, las líneas de extensión inversas se cruzan en el foco virtual

Imágenes: no es una imagen real de un objeto, es una imagen virtual vertical y ampliada.

Lente plano cóncava VS lente bi cóncava

Dimension	Plano conave lens( flat concave )	bi concave lens ( double concave)
Structure	one side is flat, while the other side is concave	both sides are concave
Symmetry	Asymmetry	Symmetrical stucture
Minimum aberration condition	concave surface faces the beam with a large divergence degree	image conjugation(image positions can be interchanged)
Divergent thinking ability	relatively weak	stronger( with greater cuvature at the same focal length) strong
Typical application	beam boradening, focal extension, simple divergence	divergence, symmetrical optical path,aberration compensation

CCRQ Optics ofrece varios componentes ópticos, que incluyen lentes esféricas, lentes asféricas, lentes cilíndricas, lentes esféricas, etc., recubrimiento AR, BBAR de espectros ultravioleta (UV), visible o infrarrojo (IR).

Presupuesto

Substrate	K9, fused silica, caf2, sapphire, znse,silicon optical glass
Size	Custom Made( 5-400mm)
Shape	plano convex, plano concave, bi convex, bi concave, meniscus( concave convex lens), achromatic,aspheric lens etc
Focal Length	+/-1%
S/D	40/20
Surface Accuracy	λ/4
Centration	<3'
CA	>90%
Bevel	0.2*45degree
Coating	AR,BBAR or uncoated
