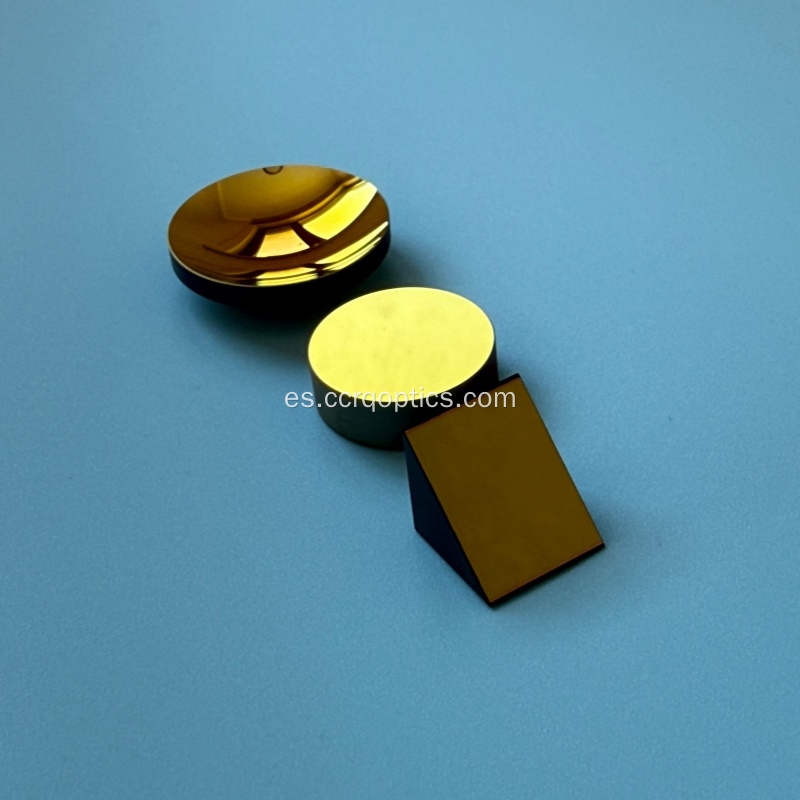

Prisma de ángulo recto, Prisma rectangular

Prisma de ángulo recto, Prisma rectangular

Name: Prisma y ventana CaF2
Uploaded: 2026-04-07T08:00:12+08:00
Description: Los prismas de ángulo recto están diseñados para reflejar la luz en un ángulo de 90 grados, lo que los hace ideales

$6.8-58 /

Cantidad de pedido mínima:	1
transporte:	Express,Air
Hafen:	Beijing,Shanghai,Guangzhou

Contactar ahora

Descripción

Atributos del producto

Embalaje y entrega

Descripción

Atributos del producto

Modelo: RAP-CCRQ

Embalaje y entrega

Tipo de paquete	:	Caja de cartón con protección antidaños.
Ejemplo de una imagen	:

The file is encrypted. Please fill in the following information to continue accessing it

Prisma y ventana CaF2



Descripción

Los prismas de ángulo recto están diseñados para reflejar la luz en un ángulo de 90 grados, lo que los hace ideales para redirigir trayectorias de luz sin necesidad de componentes adicionales .

Un prisma de ángulo recto, también conocido como prisma de ángulo recto, es un elemento óptico de tres lados con un ángulo de 90 grados y otros dos ángulos que completan el triángulo. Cuando la luz entra por una cara, se refleja en la segunda cara en un ángulo de 90 grados antes de salir por la tercera cara.

El espejo de prisma de ángulo recto encuentra un amplio uso en campos como la astronomía, las imágenes médicas y la ingeniería. En telescopios y espectrómetros, ayuda a dirigir la trayectoria de la luz de manera eficiente, mejorando el rendimiento general del sistema. En los sistemas de comunicación óptica, desempeña un papel crucial en el enrutamiento de señales y la gestión de haces. Además, se utiliza ampliamente en herramientas de corte, grabado y alineación por láser, donde es esencial un control preciso de la luz. En entornos industriales, el prisma de vidrio en ángulo recto también se utiliza en sistemas de inspección de calidad y maquinaria automatizada para garantizar mediciones y posicionamiento precisos.

Un espejo de prisma de ángulo recto es un dispositivo óptico con un ángulo de 90 grados que redirige la luz mediante la reflexión interna total. Se utiliza comúnmente en aplicaciones que requieren una manipulación precisa de la luz y una mayor demanda de reflexión. ¿Cómo funciona un prisma de vidrio en ángulo recto? Cuando la luz entra por una cara del prisma, se refleja en la segunda cara en un ángulo de 90 grados y sale por la tercera cara.

Dependiendo del fabricante, algunos modelos ofrecen opciones de personalización en cuanto a tamaño, forma y material para cumplir requisitos específicos.

Características del prisma de ángulo recto

Desviar el haz o la imagen en 90° o 180°

Sustrato: K9, sílice fundida UV, CaF2, Znse, silicio cristalino, zafiro, N-SF11, N-SK18, N-LAL8, todo tipo de vidrio óptico de alta calidad y protección del medio ambiente.

Recubrimiento AR: en hipotenusa o dos patas según las opciones del cliente

Pintado de negro o no según petición

Requisitos de procesamiento

Material	all kinds of high quality and environment- protection optical glass K9, UV Fused Silica, CaF2, Znse, Silicon Crystal Silicon, Sapphire, N-SF11, N-SK18,N-LAL8, ZF4
Size Range	5-400mm
Size tolerance(mm)	+/-0.1( commercial grade), +/-0.01-+/-0.05 (high precision)
Clear Aperture	>95%
Surface Quality	40/20
Anlge Tolerance	+/-5' (commercial grade), 10''-30''(high precision)
Surface Accuracy	lambda/4
Coating	AR coating and metallic and dielectric coating in UV,VIS,IR as choice
Others special shapes	multi-glue, cut the corners and edges, step and drilling

Más visualización de productos relacionados

Nuestra empresa se especializa en el procesamiento, producción y venta de componentes ópticos de precisión, nos especializamos en componentes ópticos que incluyen ventanas de zafiro, lentes esféricas, espejos ópticos, ventanas ópticas, prismas ópticos, filtros y láseres.

Contamos con un equipo de ingenieros ópticos capacitados que tiene experiencia en el procesamiento de componentes ópticos durante más de 10 años y tenemos una línea de producción completa de corte, fresado, esmerilado, pulido, recubrimiento, pintura en aerosol y ensamblaje.

La calidad superior del producto y nuestro mejor servicio nos permiten cooperar con cada vez más clientes nacionales y extranjeros.

Nuestras categorías de productos se enumeran a continuación.

1. Óptica láser, como lente de enfoque láser, espejo láser aplicable a máquinas de corte y grabado láser, etc.

2. Óptica infrarroja, como ventana de zafiro, ventana CaF2, ventana BaF2, ventana MgF2, ventana ZnS, ventana Znse, ventana de silicio, IRG205, IRG206, IRG207, etc.

3. Componentes de vidrio óptico, como lentes esféricas, lentes acromáticas dobletes, lentes esféricas, lentes colimadores, prismas de cubo de esquina, lentes ópticas, prismas de ángulo recto, prismas ATR, etc.

4.Espejos ópticos, espejos dieléctricos, espejos cóncavos o convexos esféricos, revestimientos de espejos parabólicos fuera de eje que incluyen plata, oro, aluminio, cobre, níquel, etc.

Además, también nos especializamos en la fabricación de prismas de gran tamaño, como prismas de periscopio y divisores de haz (cubo, placa).

Contamos con máquinas de recubrimiento avanzadas y equipos relacionados, como dispositivos de limpieza ultrasónica. Nuestro equipo técnico es capaz de realizar varios tipos de procesos de recubrimiento para satisfacer diferentes demandas, incluido el recubrimiento AR, el recubrimiento HR, el recubrimiento de paso largo, el recubrimiento de paso corto, el recubrimiento de paso de banda, el recubrimiento antiláser, el recubrimiento impermeable, el recubrimiento metálico y el recubrimiento conductor.

Para garantizar la calidad más alta de los componentes ópticos, nuestra empresa está equipada con equipos de prueba avanzados como perfilómetro óptico tridimensional ZYGO, interferómetro láser, espectrofotómetro UV-3600 y máquinas de medición por video.

El propósito de servicio de nuestra empresa es el principio basado en la honestidad, la atención a la calidad, la búsqueda de la excelencia, el valor compartido, estamos dispuestos a convertirnos en sus mejores proveedores de componentes ópticos en China.
