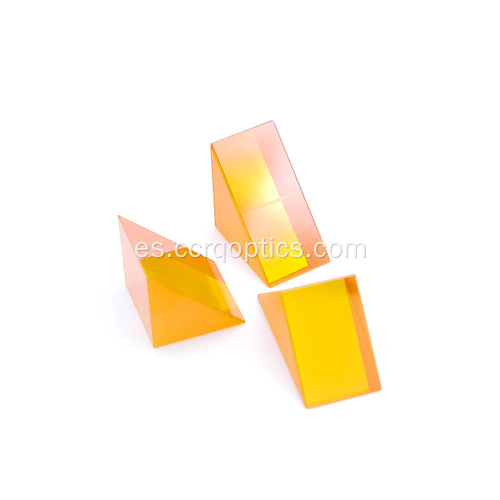

Prisma de ángulo recto para topografía y sistema láser.

Prisma de ángulo recto para topografía y sistema láser.

$18-88 /Piece/Pieces

Tipo de Pago:	T/T
Incoterm:	FOB
Cantidad de pedido mínima:	10 Piece/Pieces
transporte:	Air,Express
Hafen:	beijing,shanghai,guangzhou

Contactar ahora

Descripción

Atributos del producto

Embalaje y entrega

Descripción

Atributos del producto

Modelo: RAP-CCRQ

Embalaje y entrega

Unidades de venta	:	Piece/Pieces
Tipo de paquete	:	Envuelto por burbujas en caja para evitar daños.
Ejemplo de una imagen	:

The file is encrypted. Please fill in the following information to continue accessing it

prisma de zafiro

Prisma y ventana CaF2



Descripción

El prisma de ángulo recto es un componente óptico fundamental diseñado para reflejar la luz a 90 grados o 180 grados, lo que lo convierte en una herramienta esencial en diversos campos, incluidos la topografía, la ingeniería y la investigación científica. Estos prismas se conocen comúnmente como prismas reflectantes, prismas cuadrados ópticos o cuadrados de prismas, y desempeñan un papel crucial para garantizar mediciones y alineación precisas.

En el campo de la topografía , el prisma de ángulo recto cumple principalmente dos funciones: una es actuar como un objetivo cooperativo (el prisma) para la medición de distancias en estaciones totales, y la otra debe usarse como una herramienta de diseño simple para establecer un sistema de coordenadas cartesianas.

Escenarios de aplicación

El prisma de ángulo recto sirve como reflector y se utiliza junto con una estación total para medir distancias de alta precisión; esta es la aplicación más común en topografía de ingeniería.

El prisma de ángulo recto tiene cuatro aplicaciones estándar, cada una correspondiente a diferentes parches y funciones.

COMO reflector: giro de 90°

*Camino de la luz: el rayo de luz entra perpendicularmente desde una superficie en ángulo recto, sufre una reflexión total al llegar a la superficie inclinada y luego sale perpendicularmente desde la otra superficie en ángulo recto.

*Gire con precisión la trayectoria óptica 90°

* No es necesario hacer un revestimiento reflectante, la superficie inclinada se basa en una reflexión total y es más duradera. Se usa comúnmente en escenarios donde es necesario plegar la trayectoria óptica para reducir el tamaño del instrumento.

*Características de la imagen: La imagen saliente está invertida en espejo (invertida verticalmente) en comparación con la imagen entrante.

Como espejo de imagen invertida con rotación de 180°.

*Camino de la luz: el rayo de luz entra perpendicularmente desde la superficie inclinada, sufre dos reflexiones internas totales en dos superficies en ángulo recto sucesivamente y luego sale perpendicularmente desde la superficie inclinada.

*Función: rotación multitrayectoria de 180° e inversión completa de la imagen (arriba-abajo, izquierda-derecha, todo invertido)

*Características de la imagen: la imagen superior gira 180° con respecto a la imagen entrante. Esto se utiliza a menudo en sistemas telescópicos para invertir la imagen real y convertirla en una imagen vertical.

Campos de aplicación típicos

*instrumentos ópticos: telescopios, microscopios, distanciómetros, medidores de nivel, utilizados para plegar el camino óptico y corregir la dirección de la imagen.

*Sistema láser: guía y dirige el rayo láser, sirviendo como reflector final de la cavidad láser.

*Medición y medición: como unidad de comprensión fundamental del prisma cónico, utilizado en intererómetros láser y retrorreflectores.

*Sistema de imágenes: utilizado en binoculares y visores de cámaras digitales para cambiar la dirección de la línea de visión.

*Enseñanza a través de ejemplos y experimentos: los componentes centrales que demuestran principios fundamentales como la reflexión, la reflexión total y la rotación de la imagen se presentan en la plataforma óptica.

Nuestra empresa se especializa en el procesamiento, producción y venta de componentes ópticos de precisión, nos especializamos en componentes ópticos que incluyen ventanas de zafiro, lentes esféricas, espejos ópticos, ventanas ópticas, prismas ópticos, filtros y láseres.

Contamos con un equipo de ingenieros ópticos capacitados que tiene experiencia en el procesamiento de componentes ópticos durante más de 10 años y tenemos una línea de producción completa de corte, fresado, esmerilado, pulido, recubrimiento, pintura en aerosol y ensamblaje.

La calidad superior del producto y nuestro mejor servicio nos permiten cooperar con cada vez más clientes nacionales y extranjeros.

Nuestras categorías de productos se enumeran a continuación.

1. Óptica láser, como lente de enfoque láser, espejo láser aplicable a máquinas de corte y grabado láser, etc.

2. Óptica infrarroja, como ventana de zafiro, ventana CaF2, ventana BaF2, ventana MgF2, ventana ZnS, ventana Znse, ventana de silicio, IRG205, IRG206, IRG207, etc.

3. Componentes de vidrio óptico, como lentes esféricas, lentes acromáticas dobletes, lentes esféricas, lentes colimadores, prismas de cubo de esquina, lentes ópticas, prismas de ángulo recto, prismas ATR, etc.

4.Espejos ópticos, espejos dieléctricos, espejos cóncavos o convexos esféricos, revestimientos de espejos parabólicos fuera de eje que incluyen plata, oro, aluminio, cobre, níquel, etc.

Además, también nos especializamos en la fabricación de prismas de gran tamaño, como prismas de periscopio y divisores de haz (cubo, placa).

Contamos con máquinas de recubrimiento avanzadas y equipos relacionados, como dispositivos de limpieza ultrasónica. Nuestro equipo técnico es capaz de realizar varios tipos de procesos de recubrimiento para satisfacer diferentes demandas, incluido el recubrimiento AR, el recubrimiento HR, el recubrimiento de paso largo, el recubrimiento de paso corto, el recubrimiento de paso de banda, el recubrimiento antiláser, el recubrimiento impermeable, el recubrimiento metálico y el recubrimiento conductor.

Para garantizar la calidad más alta de los componentes ópticos, nuestra empresa está equipada con equipos de prueba avanzados como perfilómetro óptico tridimensional ZYGO, interferómetro láser, espectrofotómetro UV-3600 y máquinas de medición por video.

El propósito de servicio de nuestra empresa es el principio basado en la honestidad, la atención a la calidad, la búsqueda de la excelencia, el valor compartido, estamos dispuestos a convertirnos en sus mejores proveedores de componentes ópticos en China.
