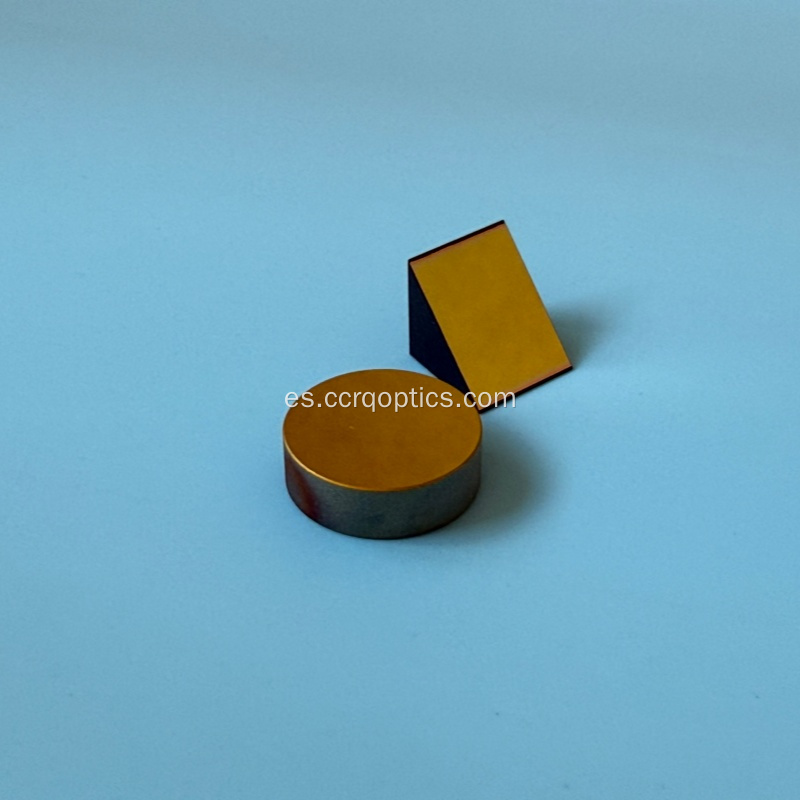

Prisma de ángulo recto de vidrio óptico K9/sílice fundida

Prisma de ángulo recto de vidrio óptico K9/sílice fundida

$18-88 /Piece/Pieces

Tipo de Pago:	T/T
Incoterm:	FOB
Cantidad de pedido mínima:	10 Piece/Pieces
transporte:	Air,Express
Hafen:	beijing,guangzhou,shenzhen

Contactar ahora

Descripción

Atributos del producto

Embalaje y entrega

Descripción

Atributos del producto

Modelo: RAP-CCRQ

Embalaje y entrega

Unidades de venta	:	Piece/Pieces
Tipo de paquete	:	Envuelto por burbujas en caja y evitar daños.
Ejemplo de una imagen	:

The file is encrypted. Please fill in the following information to continue accessing it

prisma de zafiro



Descripción

El prisma de ángulo recto (también conocido como reflector de ángulo recto) es un dispositivo para giros de ángulo recto en la trayectoria óptica. Utiliza reflexión interna total (TIR) para lograr una rotación de 90 grados o una reflexión de 180 grados del haz de luz, y es más estable y más fácil de ajustar en comparación con los espejos reflectantes comunes.

Principio de funcionamiento y modo de ruta óptica.

* 90 grados (más comúnmente utilizado) : la luz entra perpendicularmente desde una superficie en ángulo recto, sufre una reflexión interna total en la superficie inclinada y luego sale por la otra superficie en ángulo recto. Esta es una solución compacta como alternativa a un reflector.

* Retrorreflector de 180 grados : la luz entra por una superficie inclinada, sufre dos reflexiones y luego regresa por el camino original. Se utiliza en interferómetros y otras mediciones de precisión.

*Inversión de imagen: en el sistema de imágenes, también puede invertir o rotar la imagen (como en un periscopio)

Parámetros de selección clave

Coincidencia de materiales: el prisma de ángulo recto también tiene un prisma de ángulo recto Znse , diseñado específicamente para la dirección de la trayectoria de la luz infrarroja de los láseres de CO2 (10,6 um).

Los materiales comunes también incluyen

N-BK7/K9: longitud de onda de luz visible (microscopio, telescopio)

Sílice fundida: adecuada para rayos ultravioleta o láser de alta potencia con alto umbral de daño

Opción con revestimiento o sin revestimiento

* reflector de interfaz transparente (TIR) : utilizado en el aire, con el borde inclinado basándose en la reflexión total, la eficiencia es casi del 100%

* Recubrimiento reflectante : si la trayectoria óptica está sumergida en un líquido o el ángulo de incidencia es menor que el ángulo crítico, el lado inclinado debe recubrirse con películas de aluminio/plata/oro.

*Revestimiento antirreflectante (AR): un revestimiento de superficie óptica que se aplica para permitir el paso de la luz y minimizar las pérdidas por reflexión de Fresnel.

*Indicadores de precisión: para aplicaciones de alta precisión, se debe prestar atención a la tolerancia del ángulo de 90 grados (segundo nivel de arco) y la forma de la superficie (λ/8).

Escenarios de aplicación típicos

*plegado de la trayectoria óptica: en el cabezal de procesamiento láser y la parte interna de la impresora, la trayectoria óptica larga se pliega en un espacio pequeño.

*sistema de imágenes: binoculares, telescopios, microscopios con inversión e imágenes positivas.

*Medición precisa: Reflectores de referencia en autocolimadores e interferómetros

Presupuesto

Substrate	K9, fused silica, CaF2, Sapphrie , Znse optical glass
Size	5-400mm
Thickness	1-50mm
Dimension tolerance	+/-0.1mm
Angle tolerance	+/-1' to +/-3'（ 90° or 45°）
Surface Quality	40/20
Surface Accuracy	λ/4
Bevel	0.2*45°
Coating	uncoated, AR,HR,Beamsplitter etc
CA	>90%

Nuestra empresa se especializa en el procesamiento, producción y venta de componentes ópticos de precisión, nos especializamos en componentes ópticos que incluyen ventanas de zafiro, lentes esféricas, espejos ópticos, ventanas ópticas, prismas ópticos, filtros y láseres.

Contamos con un equipo de ingenieros ópticos capacitados que tiene experiencia en el procesamiento de componentes ópticos durante más de 10 años y tenemos una línea de producción completa de corte, fresado, esmerilado, pulido, recubrimiento, pintura en aerosol y ensamblaje.

La calidad superior del producto y nuestro mejor servicio nos permiten cooperar con cada vez más clientes nacionales y extranjeros.

Nuestras categorías de productos se enumeran a continuación.

1. Óptica láser, como lente de enfoque láser, espejo láser aplicable a máquinas de corte y grabado láser, etc.

2. Óptica infrarroja, como ventana de zafiro, ventana CaF2, ventana BaF2, ventana MgF2, ventana ZnS, ventana Znse, ventana de silicio, IRG205, IRG206, IRG207, etc.

3. Componentes de vidrio óptico, como lentes esféricas, lentes acromáticas dobletes, lentes esféricas, lentes colimadores, prismas de cubo de esquina, lentes ópticas, prismas de ángulo recto, prismas ATR, etc.

4.Espejos ópticos, espejos dieléctricos, espejos cóncavos o convexos esféricos, revestimientos de espejos parabólicos fuera de eje que incluyen plata, oro, aluminio, cobre, níquel, etc.

Además, también nos especializamos en la fabricación de prismas de gran tamaño, como prismas de periscopio y divisores de haz (cubo, placa).

Contamos con máquinas de recubrimiento avanzadas y equipos relacionados, como dispositivos de limpieza ultrasónica. Nuestro equipo técnico es capaz de realizar varios tipos de procesos de recubrimiento para satisfacer diferentes demandas, incluido el recubrimiento AR, el recubrimiento HR, el recubrimiento de paso largo, el recubrimiento de paso corto, el recubrimiento de paso de banda, el recubrimiento antiláser, el recubrimiento impermeable, el recubrimiento metálico y el recubrimiento conductor.

Para garantizar la calidad más alta de los componentes ópticos, nuestra empresa está equipada con equipos de prueba avanzados como perfilómetro óptico tridimensional ZYGO, interferómetro láser, espectrofotómetro UV-3600 y máquinas de medición por video.

El propósito de servicio de nuestra empresa es el principio basado en la honestidad, la atención a la calidad, la búsqueda de la excelencia, el valor compartido, estamos dispuestos a convertirnos en sus mejores proveedores de componentes ópticos en China.
