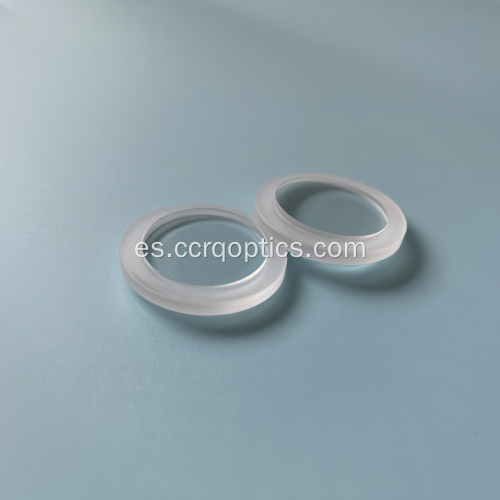

prisma de cuña de ventana de zafiro

Name: ventana de ángulo acuñado de dos superficies
Uploaded: 2026-04-07T08:03:14+08:00
Description: Cuña de ventana personalizada y cuñas ópticas y prismas de cuña delgada utilizados en una variedad de aplicaciones.

$28-88 /Piece/Pieces

Tipo de Pago:	T/T
Incoterm:	FOB
Cantidad de pedido mínima:	10 Piece/Pieces
transporte:	Air,Express
Hafen:	beijing,shanghai,guangzhou

Contactar ahora

Descripción

Atributos del producto

Embalaje y entrega

Descripción

Atributos del producto

Modelo: WP-CCRQ

Embalaje y entrega

Unidades de venta	:	Piece/Pieces
Tipo de paquete	:	Envuelto por burbuja en caja para evitar daños.
Ejemplo de una imagen	:

The file is encrypted. Please fill in the following information to continue accessing it

ventana de ángulo acuñado de dos superficies



Descripción

Cuña de ventana personalizada y cuñas ópticas y prismas de cuña delgada utilizados en una variedad de aplicaciones. Las ventanas ópticas planas con ángulo de cuña se utilizan normalmente en aplicaciones láser para dirigir y desplazar el haz o para evitar reflejos retrasados, pero también se pueden utilizar en prácticamente cualquier tipo de componente óptico para cambiar la dirección de la luz.

Las cuñas de ventana óptica son ventanas con cuñas ópticas especiales. Los prismas de cuña son un prisma con un ángulo poco profundo entre sus superficies de entrada y salida. El ángulo de las cuñas ópticas suele ser de 3 grados o menos. La refracción en las superficies hace que el prisma desvíe la luz en un ángulo fijo. Al observar una escena a través de dicho prisma, los objetos parecerán desplazados en una cantidad que varía con su distancia al prisma.

Los prismas ópticos se pueden usar individualmente para desviar un rayo láser en un ángulo determinado, o se pueden usar dos prismas de cuña juntos para aplicaciones de dirección del rayo. La capacidad de un prisma de cuña única para desviar el ángulo de un haz incidente se mide en dioptrías, desviando 1 dioptría el haz 1 cm a una distancia de trabajo de 1 m.

Las ventanas de cuña utilizan el pequeño ángel de cuña para controlar la trayectoria de la luz, principalmente solucionan los siguientes problemas

*Eliminación de interferencias: la luz reflejada de ambos lados del vidrio paralelo ordinario interferirá entre sí, el diseño de la forma del borde permite que la luz reflejada se desplace, evitando así interferencias de la fuente de luz (especialmente el láser)

*Ajuste de la trayectoria óptica: cuando la luz pasa, sufrirá una ligera desviación similar a la de pasar a través de un prisma extremadamente delgado, que se utiliza para operaciones precisas como la alineación del láser y la dirección del haz.

Escenarios de aplicación comunes

*Sistema láser: como ventana de salida del láser, protege los componentes internos y evita que la luz reflejada rebote y dañe el láser.

*Instrumentos de investigación: utilizados en interferómetros y espectrómetros para ajustar la trayectoria óptica o eliminar la luz parásita.

*Comunicación óptica: ajuste del ángulo del haz en escenarios como el acoplamiento de fibra

Comprar parámetros clave

Si buscas accesorios experimentales, presta atención a:

*Material: los materiales comúnmente utilizados incluyen cuarzo fundido, zafiro (para luz ultravioleta/visible), vidrio K9 (para luz visible) y fluoruro de calcio (para infrarrojos).

*Ángulo de cuña: generalmente varía de 1 a 30 minutos de arco (grados de arco), cuanto más pequeño sea el ángulo de cuña, menor será la desviación

*Recubrimiento: según la longitud de onda del láser, seleccione el recubrimiento AR

Presupuesto

Substrate	K9, Sapphire, fused silica, CaF2 optical glass accordingly customers demand
Size	5-350mm
Thickness	1-10mm
Dimension tolerance	+/-0.1mm
Surface Flatness	lambda/4
Surface Quality	40/20
Bevel	0.2*45degree
CA	>90%
Parallelism	<3'
Coating	AR, BBAR as choice

Nuestra empresa se especializa en el procesamiento, producción y venta de componentes ópticos de precisión, nos especializamos en componentes ópticos que incluyen ventanas de zafiro, lentes esféricas, espejos ópticos, ventanas ópticas, prismas ópticos, filtros y láseres.

Contamos con un equipo de ingenieros ópticos capacitados que tiene experiencia en el procesamiento de componentes ópticos durante más de 10 años y tenemos una línea de producción completa de corte, fresado, esmerilado, pulido, recubrimiento, pintura en aerosol y ensamblaje.

La calidad superior del producto y nuestro mejor servicio nos permiten cooperar con cada vez más clientes nacionales y extranjeros.

Nuestras categorías de productos se enumeran a continuación.

1. Óptica láser, como lente de enfoque láser, espejo láser aplicable a máquinas de corte y grabado láser, etc.

2. Óptica infrarroja, como ventana de zafiro, ventana CaF2, ventana BaF2, ventana MgF2, ventana ZnS, ventana Znse, ventana de silicio, IRG205, IRG206, IRG207, etc.

3. Componentes de vidrio óptico, como lentes esféricas, lentes acromáticas dobletes, lentes esféricas, lentes colimadores, prismas de cubo de esquina, lentes ópticas, prismas de ángulo recto, prismas ATR, etc.

4.Espejos ópticos, espejos dieléctricos, espejos cóncavos o convexos esféricos, revestimientos de espejos parabólicos fuera de eje que incluyen plata, oro, aluminio, cobre, níquel, etc.

Además, también nos especializamos en la fabricación de prismas de gran tamaño, como prismas de periscopio y divisores de haz (cubo, placa).

Contamos con máquinas de recubrimiento avanzadas y equipos relacionados, como dispositivos de limpieza ultrasónica. Nuestro equipo técnico es capaz de realizar varios tipos de procesos de recubrimiento para satisfacer diferentes demandas, incluido el recubrimiento AR, el recubrimiento HR, el recubrimiento de paso largo, el recubrimiento de paso corto, el recubrimiento de paso de banda, el recubrimiento antiláser, el recubrimiento impermeable, el recubrimiento metálico y el recubrimiento conductor.

Para garantizar la calidad más alta de los componentes ópticos, nuestra empresa está equipada con equipos de prueba avanzados como perfilómetro óptico tridimensional ZYGO, interferómetro láser, espectrofotómetro UV-3600 y máquinas de medición por video.

El propósito de servicio de nuestra empresa es el principio basado en la honestidad, la atención a la calidad, la búsqueda de la excelencia, el valor compartido, estamos dispuestos a convertirnos en sus mejores proveedores de componentes ópticos en China.
