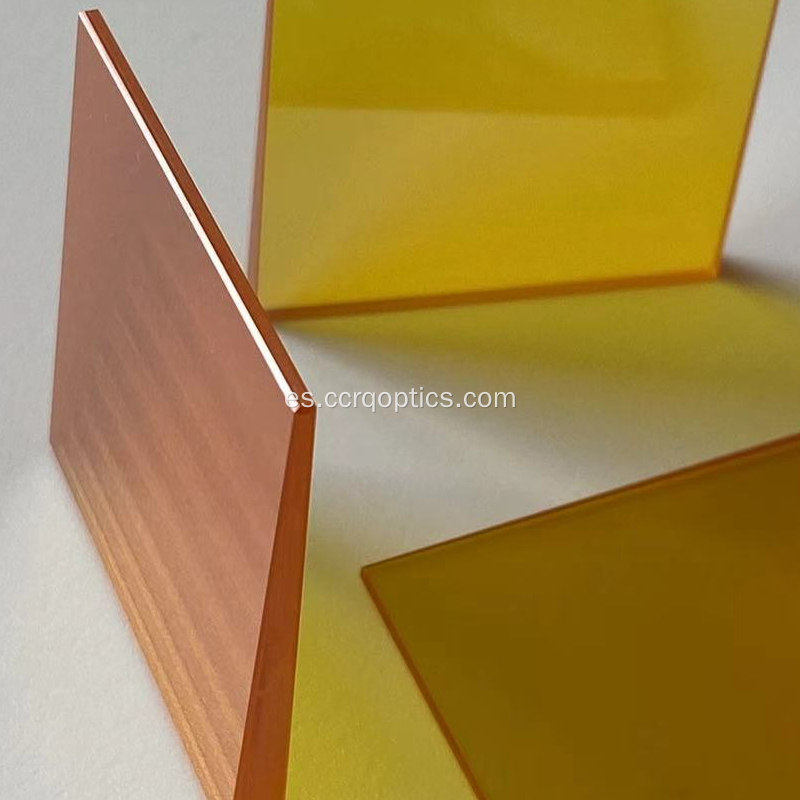

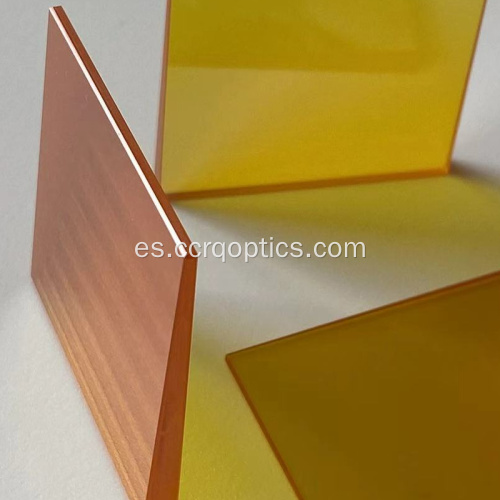

Zafiro de vidrio óptico/Caf2, prisma de cuña de sílice fundida UV

El prisma de cuña es un componente óptico especial, su característica principal radica en la estructura de cuña, hay un ángulo fijo entre dos superficies ópticas, este ángulo se llama ángulo de cuña, podemos personalizar el ángulo de cuña de 0,1° a 10°, si el ángulo de cuña es demasiado pequeño, es difícil producir una dispersión o desviación significativa, si el ángulo de cuña es demasiado grande, puede resultar en una aberración o pérdida de energía ligera, comúnmente el ángulo de cuña es de 1° a 5°

El diseño del prisma de vidrio en forma de cuña juega un papel único en los sistemas ópticos, como cambiar la dirección de la trayectoria de la luz, ajustar el grado divergente o de convergencia del haz de luz para lograr la desviación del haz de luz, el prisma de ángulo recto y el prisma penta pueden lograr una desviación a 90° o 180°, pueden reemplazar el espejo óptico y reducir la dificultad del ajuste de la trayectoria óptica, comúnmente utilizado en la rotación de la trayectoria óptica del sistema óptico.

El prisma óptico tiene una amplia gama de aplicaciones, en los sistemas láser, el prisma Powell y el prisma de paloma se utilizan a menudo para ajustar la dirección del rayo láser, realizar la rotación de la imagen, lograr una desviación o escaneo preciso del rayo láser y retícula láser.

En los instrumentos ópticos, como microscopios o telescopios, se utiliza un prisma de ángulo de cuña para corregir aberraciones y mejorar la imagen. Además, el prisma de cuña y el prisma de ángulo recto también desempeñan un papel importante en la medición óptica, la comunicación óptica y la detección óptica.

CCRQ Suministro óptico precisión de superficie de alta precisión λ/10, tolerancia de ángulo de 3 segundos de arco, para garantizar la desviación del haz de luz, S/D 20/10, pocos rayones e imperfecciones, reduce la interferencia de luz parásita para mejorar la imagen, la superficie incidente y la superficie de salida pueden hacer AR o HR o divisor de haz o recubrimiento dieléctrico, etc., su diseño correspondiente, transmitancia de longitud de onda específica de más del 98%, reduce la pérdida de luz a adecuada para diferentes longitud de onda láser y solicitud de imagen.

El sustrato del prisma óptico también elegimos vidrio óptico H-k9L, sílice fundida UV, Caf2, zafiro, etc. con excelente estabilidad química y estabilidad térmica. Bordes con procesamiento de chaflán de precisión de 0,2-0,5*45°, evitan astillas y rayones, convenientes para la integración y el ensamblaje, adecuados para usar en entornos hostiles, como inspecciones industriales y exploración espacial.
