Description: La lente plano cóncava es una lente divergente. Una de sus superficies es plana mientras que la otra es una superficie

$8-128 /Piece/Pieces

Incoterm:	FOB
Cantidad de pedido mínima:	5 Piece/Pieces
transporte:	Air,Express
Hafen:	beijing,shenzhen,guangzhou

Contactar ahora

Descripción

Atributos del producto

Embalaje y entrega

Descripción

Atributos del producto

Modelo: PCL-CCRQ

Embalaje y entrega

Unidades de venta	:	Piece/Pieces
Tipo de paquete	:	paquete de cartón
Ejemplo de una imagen	:

The file is encrypted. Please fill in the following information to continue accessing it

vídeo de lente plano cóncava



Descripción

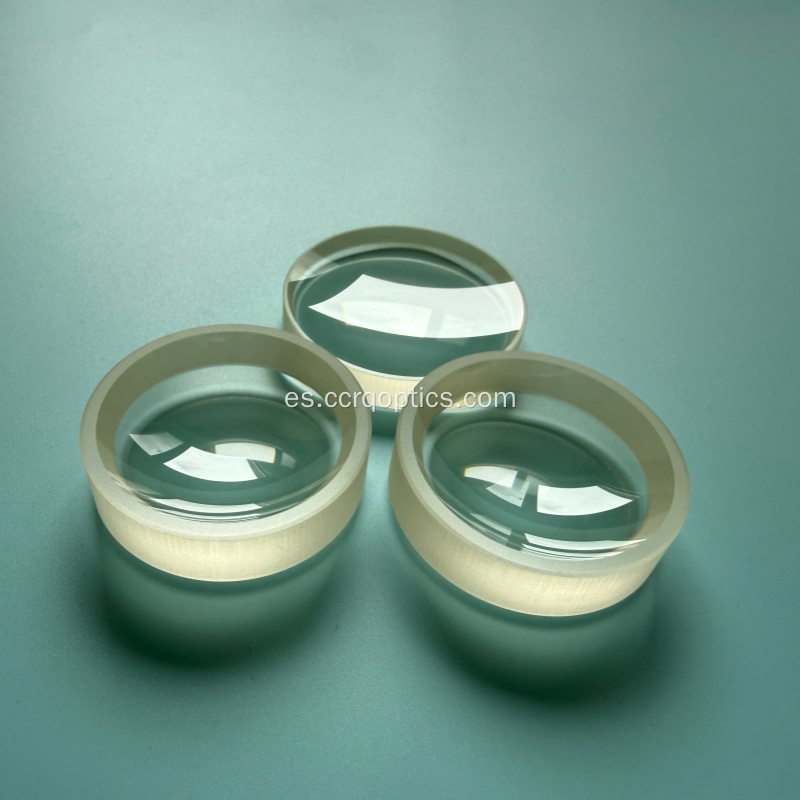

La lente plano cóncava es una lente divergente. Una de sus superficies es plana mientras que la otra es una superficie esférica cóncava hacia adentro.

La característica de la lente cóncava es que el borde es grueso y el centro es delgado, por lo tanto, no puede hacer converger la luz en una imagen real, sino que hace que la luz diverja hacia afuera.

Propiedades

Longitud focal negativa: una vez que la luz pasa, se extiende y parece originarse en un "enfoque virtual" frente a la lente.

Características de la imagen, solo puede formar una imagen virtual vertical y ampliada, y esta imagen virtual se ubica en el mismo lado que el objeto con respecto a la lente, no se puede proyectar en una pantalla y solo se puede observar a través de la lente.

Propósito principal

Diversas aplicaciones de uso común, incluidas ópticas láser de alta precesión, reducción de imágenes médicas, microscopía, telescopios y expansión de haz, etc.

CCRQ puede suministrar lentes esféricas que incluyen lentes plano-convexas, lentes doblemente convexas, lentes plano-cóncavas, lentes bicóncavas, lentes de menisco positivo, menisco negativo, lentes doblete acromáticas y lentes asféricas. Infórmenos su diseño y dibujo.

El recubrimiento AR que cubre las longitudes de onda UV, VIS y NIR mejora la transmisión de la luz y reduce la reflexión.

Aplicaciones de la vida real

Prismáticos y telescopios.

Gafas para corregir la miopía

Cámaras

Linternas

Láseres (reproductores de CD, DVD)

¿Cómo funciona la lente cóncava?

Una lente cóncava es exactamente lo contrario: las superficies exteriores se curvan hacia adentro, por lo que hace que los rayos de luz paralelos se curvan hacia afuera o divergen. Una lente cóncava hace que los rayos de luz paralelos diverjan (se extiendan) de modo que parezcan provenir de un punto detrás de la lente: la distancia focal.

Una lente cilíndrica cóncava es una lente divergente, cuya superficie es una superficie cilíndrica curvada hacia adentro. La característica de esta lente es que solo altera la luz en una dirección (la dirección axial) mientras mantiene la luz sin cambios en la dirección perpendicular.

Principalmente características

Distancia focal negativa, después de que la luz pase, se extenderá hacia afuera

Imágenes asimétricas, solo funcionan en una dimensión. Por ejemplo, un espejo cilíndrico cóncavo colocado horizontalmente hará que la luz en la dirección horizontal diverja, pero la luz en la dirección vertical pasará a través directamente sin verse afectada.

Propósito principal

Las lentes cóncavas cilíndricas están disponibles con distancia focal positiva o negativa, ideales para la generación de líneas láser o la conformación de haces anamórficos para circularizar las salidas de láser.

Lentes cilíndricas cóncavas, también conocidas como lentes cilíndricas negativas, enfocan la luz en una línea en lugar de un punto, como lo haría una lente esférica.

Lentes cilíndricas negativas más utilizadas en escaneo de códigos de barras, sistemas ópticos de proyección y sistemas de medición láser e instrumentos ópticos.

Revestimiento AR opcional disponible con región UV, VIS y NIR

Presupuesto

Substrate	K9, Fused silica, Sapphire, CaF2,Silicon, Germanium,Znse, ZnS, CDGM optical glass
Size	5-300mm
Thickness tolerance	+0/-0.1mm
Focal length tolerance	+/-1%
S/D	40/20
Surface Flatness	lambda/4
CA	>90%
Bevel	0.2*45degree
Centration	<3'
Coating	AR,BBAR,Metal Coating(Silver, Gold,Aluminum), Dielectric Coating upon request
