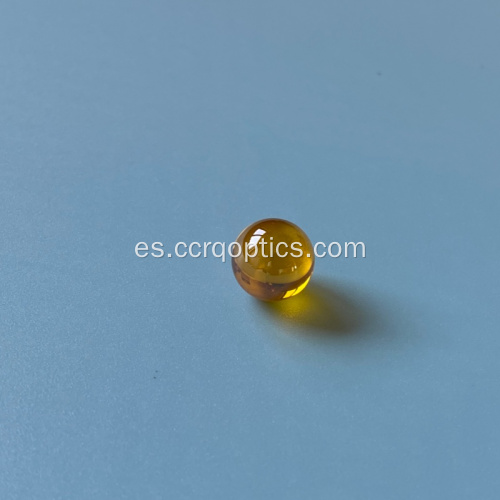

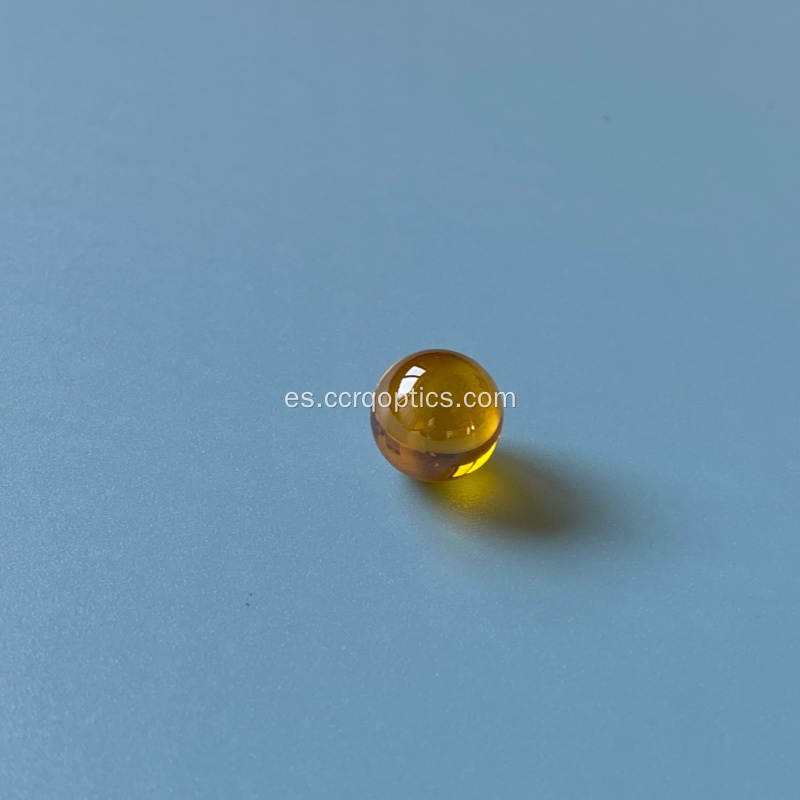

Lentes de bola Znse IR

La lente esférica Znse (seleniuro de zinc) es una lente láser infrarroja de mediana a larga, como CO2, el material estándar para láser de 10,6 um, el rango de transmisión de la lente Znse es de 0,5 a 15 um, y se utiliza a menudo para el acoplamiento de salida en láseres de CO2 o para dar forma al rayo láser interno.

La lente esférica de calcogenuro es adecuada para longitudes de onda de 3 a 12 um, ideal para sistemas de láser de fibra de 1064 nm, tiene una absorción extremadamente alta en la región del infrarrojo cercano y un umbral de daño inducido por láser muy bajo.

Escenarios de aplicación principalmente apropiados del vidrio de sulfuro (3-12um)

Sus principales fuentes de luz son las imágenes térmicas y los láseres de infrarrojo medio, como el láser de CO2, cuyas longitudes de onda no son transparentes para el vidrio común.

Ventajas: tiene una transmitancia extremadamente alta en las ventanas atmosféricas de 3-5 um y 8-12 um, y tiene un alto índice de refracción que permite un gran acoplamiento de apertura numérica.

Aplicación de lentes esféricas: para enfocar frente a detectores de imágenes térmicas y para acoplamiento de extremos de fibras ópticas de infrarrojo medio

En el sistema de acoplamiento de fibra de 1064 nm, la lente de bola o la lente de media bola se usa principalmente en caminos microópticos con espacio limitado, como fibra a espacio libre, LD a fibra, en comparación con los grupos de lentes tradicionales, lentes plano convexas, lentes plano cónaves o lentes acromáticas, tiene un tamaño más pequeño y un costo menor, pero tiene una aberración esférica mayor y generalmente se usa en escenarios donde no se requiere una eficiencia extremadamente alta.

Cuanto mayor sea el índice de refracción, más corta sea la distancia focal, mayor será la capacidad de enfoque, pero más obvia será la aberración esférica. Si se trata solo de un acoplamiento experimental, una lente esférica K9 de 1,5-3 mm de diámetro es la opción más efectiva.

En luz verde de 532 nm: la lente de bola de zafiro tiene alta transmisión, la lente de bola de rubí evita elegir, porque la fuerte absorción genera calor y daña

En luz infrarroja de 1064 nm: tanto el zafiro como el rubí tienen buena transmisión, si necesita una temperatura alta >500 ℃, el zafiro es la mejor opción, si solo se necesita una buena visibilidad para el ajuste (el color rojo es conveniente para observar la trayectoria óptica), también se puede usar el rubí, pero su rentabilidad no es tan buena como la del zafiro.

En una palabra, no es extremadamente ambiental, el vidrio óptico k9 es una opción más rentable.

En el sistema de doble banda, la lente esférica de zafiro solo puede transmitir en estas dos longitudes de onda.

CCRQ tiene varios tamaños de lentes esféricos con un diámetro de 0,5 a 50 mm, materiales que incluyen k9, sílice fundida, zafiro, silicio, caf2, znse, etc., le invitamos a probar nuestras lentes.
