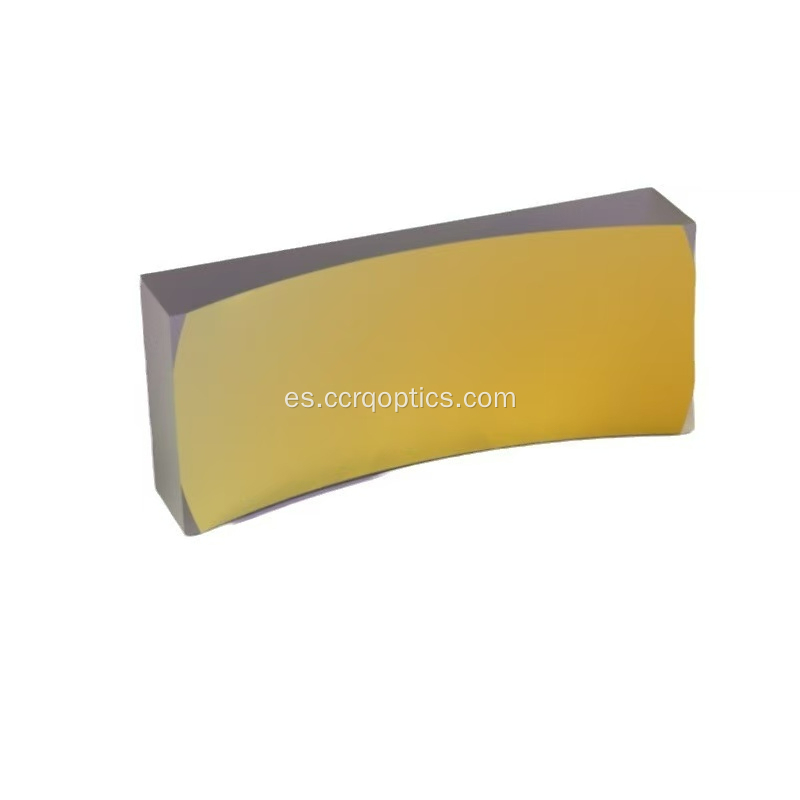

Espejo cóncavo plano reflectante esférico de vidrio óptico K9

Espejo cóncavo plano reflectante esférico de vidrio óptico K9

Name: espejo cóncavo de vidrio con aluminio
Uploaded: 2026-04-07T08:03:35+08:00
Description: El espejo plano cóncavo reflectante esférico es un componente muy común e importante en los sistemas ópticos. Es un

$18-88 /Piece/Pieces

Tipo de Pago:	T/T
Incoterm:	FOB
Cantidad de pedido mínima:	10 Piece/Pieces
transporte:	Air,Express
Hafen:	beijing,shanghai,guangzhou

Contactar ahora

Descripción

Atributos del producto

Embalaje y entrega

Descripción

Atributos del producto

Modelo: MCM-CCRQ

Embalaje y entrega

Unidades de venta	:	Piece/Pieces
Tipo de paquete	:	Envuelto por burbujas en caja para evitar daños.
Ejemplo de una imagen	:

The file is encrypted. Please fill in the following information to continue accessing it

espejo cóncavo de vidrio con aluminio



Descripción

El espejo plano cóncavo reflectante esférico es un componente muy común e importante en los sistemas ópticos.

Es un espejo cóncavo esférico, su superficie reflectante es parte de una esfera, y esta esfera es cóncava hacia adentro, el otro lado es plano (plano), superficie cóncava con revestimiento reflectante (generalmente aluminio, plata, oro o película dieléctrica, utilizada para reflejar y enfocar/difundir la luz, la superficie plana no participa en funciones ópticas, pero se usa principalmente para instalación y fijación. El parámetro óptico es distancia focal negativa, haz divergente.

Características clave

La distancia focal es un valor negativo, su distancia focal es igual a la mitad del radio de curvatura R, es decir f=-R/2, el signo negativo indica que es una lente divergente.

Radio de curvatura: el radio de la cara esférica donde se encuentra la superficie cóncava, que es el parámetro central que determina la distancia focal; comúnmente las especificaciones incluyen ROC=-100 mm, -200 mm, -500 mm

Tipo de revestimiento reflectante

Película protectora de aluminio: más comúnmente, buena reflexión R90% en visible e infrarrojo cercano.

Película protectora de plata: alta reflectividad en luz visible hasta infrarrojo lejano R97%, fácil oxidación y decoloración.

Película dieléctrica: para longitudes de onda láser específicas, R>99%, muy absorbente, utilizada en sistemas láser

Película de oro: utilizada principalmente en el espectro infrarrojo.

Precisión de la superficie: λ/4

Principalmente función y aplicación

Su función principal es lograr divergencia, expansión y enfoque controlables del haz primario.

*La expansión del haz láser es su aplicación más clásica. Cuando se combina con una lente plano-convexa o un reflector plano convexo, forma un sistema de expansión de haz Kepler o Galileo.

El espejo planocóncavo, que actúa como una lente negativa equivalente, se utiliza para aumentar el diámetro del rayo láser y reducir el ángulo de divergencia.

*Alineación del sistema óptico

Coloque una fuente de luz puntual (como la luz que sale de una fibra óptica) en el foco del espejo cóncavo; después de la reflexión, puede producir un haz colimado (paralelo).

corregir la cobertura del haz, convirtiendo la luz ligeramente cubriente en un haz colimado

Generación de objetos virtuales/imágenes virtuales: En caminos ópticos complejos, esta técnica se utiliza para crear posiciones virtuales de objetos o imágenes, facilitando el posterior procesamiento por componentes ópticos.

A diferencia de la expansión del haz, reduzca un haz colimado de gran diámetro a un haz colimado de diámetro pequeño (pero tenga en cuenta que el aumento en la densidad de energía puede causar daños).

Corrección de aberración de orden bajo; en algunos sistemas simples, se puede utilizar para compensar una pequeña cantidad de aberración esférica introducida por otras lentes.

Nuestra empresa se especializa en el procesamiento, producción y venta de componentes ópticos de precisión, nos especializamos en componentes ópticos que incluyen ventanas de zafiro, lentes esféricas, espejos ópticos, ventanas ópticas, prismas ópticos, filtros y láseres.

Contamos con un equipo de ingenieros ópticos capacitados que tiene experiencia en el procesamiento de componentes ópticos durante más de 10 años y tenemos una línea de producción completa de corte, fresado, esmerilado, pulido, recubrimiento, pintura en aerosol y ensamblaje.

La calidad superior del producto y nuestro mejor servicio nos permiten cooperar con cada vez más clientes nacionales y extranjeros.

Nuestras categorías de productos se enumeran a continuación.

1. Óptica láser, como lente de enfoque láser, espejo láser aplicable a máquinas de corte y grabado láser, etc.

2. Óptica infrarroja, como ventana de zafiro, ventana CaF2, ventana BaF2, ventana MgF2, ventana ZnS, ventana Znse, ventana de silicio, IRG205, IRG206, IRG207, etc.

3. Componentes de vidrio óptico, como lentes esféricas, lentes acromáticas dobletes, lentes esféricas, lentes colimadores, prismas de cubo de esquina, lentes ópticas, prismas de ángulo recto, prismas ATR, etc.

4.Espejos ópticos, espejos dieléctricos, espejos cóncavos o convexos esféricos, revestimientos de espejos parabólicos fuera de eje que incluyen plata, oro, aluminio, cobre, níquel, etc.

Además, también nos especializamos en la fabricación de prismas de gran tamaño, como prismas de periscopio y divisores de haz (cubo, placa).

Contamos con máquinas de recubrimiento avanzadas y equipos relacionados, como dispositivos de limpieza ultrasónica. Nuestro equipo técnico es capaz de realizar varios tipos de procesos de recubrimiento para satisfacer diferentes demandas, incluido el recubrimiento AR, el recubrimiento HR, el recubrimiento de paso largo, el recubrimiento de paso corto, el recubrimiento de paso de banda, el recubrimiento antiláser, el recubrimiento impermeable, el recubrimiento metálico y el recubrimiento conductor.

Para garantizar la calidad más alta de los componentes ópticos, nuestra empresa está equipada con equipos de prueba avanzados como perfilómetro óptico tridimensional ZYGO, interferómetro láser, espectrofotómetro UV-3600 y máquinas de medición por video.

El propósito de servicio de nuestra empresa es el principio basado en la honestidad, la atención a la calidad, la búsqueda de la excelencia, el valor compartido, estamos dispuestos a convertirnos en sus mejores proveedores de componentes ópticos en China.
