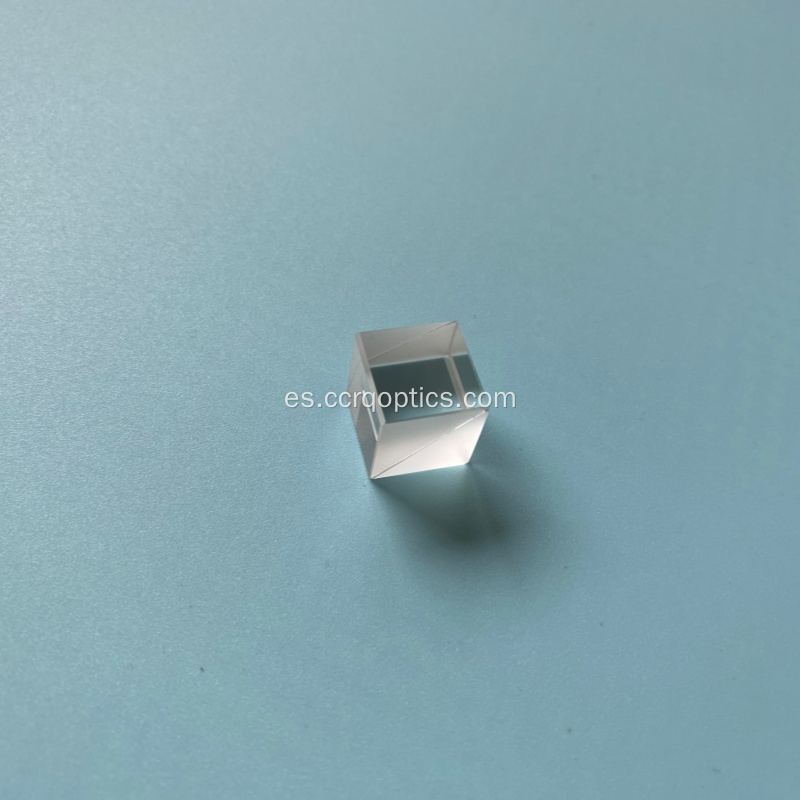

Prisma de cubo divisor de haz de polarización PBS

Los prismas ópticos polarizantes suelen estar compuestos por dos o más cristales con propiedades ópticas específicas, que permiten una refracción o reflexión diferente de la luz según su dirección de polarización.

El cubo de PBS se compone de la unión de dos prismas de ángulo recto de 45 grados, superficies inclinadas recubiertas con una película polarizadora que divide el haz y superficies de ángulo recto que hacen que el recubrimiento AR reduzca la pérdida de reflexión. Su principio de funcionamiento se basa en la separación de los estados de polarización de la luz polarizada linealmente, la luz incidente S-polarizada (polarizada perpendicularmente) se refleja, mientras que la luz polarizada P (polarizada paralelamente es transmitancia para lograr la división del haz en una dirección de 90 grados

El divisor de haz de polarización pbs elige principalmente vidrio óptico H-K9L, ZF, etc. con sustrato, tolerancia de dimensión +/- 0,1 mm, Tp>90% con banda ancha o Tp>95% en una sola longitud de onda. Rs>99,5%, según el escenario de aplicación, los divisores de haz de polarización y el espejo de recubrimiento del divisor de haz están disponibles en varias especificaciones con respecto al rango de longitud de onda, la capacidad de entrega de potencia y el índice de extinción.

Especificaciones clave de la siguiente manera:

Longitud de onda de trabajo que cubre ampliamente, comúnmente longitud de onda que incluye 420-680 nm, 650-950 nm, 900-1300 nm, 1200-1600 nm, etc.

Relación de extinción: 500:1 o 1000:1

Umbral de daño por láser: 0,3-2J/cm2 (estándar), alta potencia del láser 10-20J/cm2 a 1064 nm, la ventana de sílice fundida es otro componente óptico muy importante más utilizado en campos de alta potencia del láser, causa de transmisión de banda ancha de 185 nm a 3500 nm que cubre UV a IR, baja expansión y resistencia a altas temperaturas (>1000 ℃), resistente a la corrosión ácida y alcalina.

Tamaño común de PBS: 5 mm a 100 mm como opción

Aplicación principal: Debido al alto índice de extinción, la reflexión de baja pérdida y la buena estabilidad, el divisor de haz de pbs o la placa divisora ​​de haz desempeñan un papel muy importante en los campos de alta tecnología.

1. Sistema óptico de medición y láser.

2. Sistemas de visualización e imágenes.

3. Comunicación y tecnología cuántica

CCRQ puede personalizar diferentes lentes ópticos según los requisitos, combinarlos con lentes esféricos, lentes asféricos, lentes cilíndricos, lentes colimadores, prismas ópticos y espejos ópticos, etc. para lograr diversas funciones como enfoque, convergencia, divergencia y transmisión de luz.

Hay varios recubrimientos opcionales, como AR, BBAR, HR, divisor de haz y recubrimiento dieléctrico, etc., transmitancia de longitud de onda específica superior al 98%, adecuado para longitudes de onda UV, VIS e infrarroja.

ATENCIÓN: debe mencionarse que tenemos ventanas de zafiro y lentes esféricas de varios tamaños para pruebas de muestras, por supuesto, también disponibles a medida, déjeme saber su dibujo de diseño, ¡estamos esperando su contacto y le ofreceremos dentro de las 24 horas!
